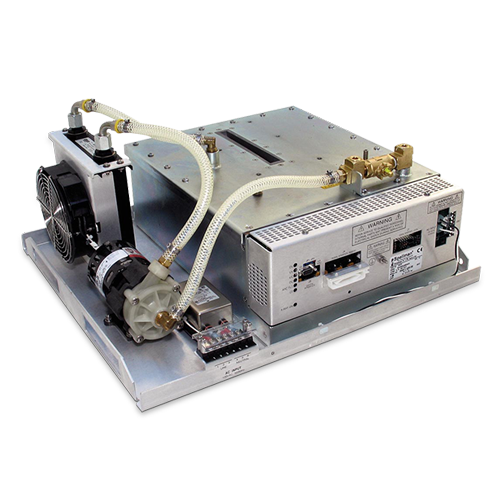

XRB160PN480/1 Monoblock® СЕРИЯ
- Интегрированный высоковольтный источник, источник питания накала, рентгеновская трубка, окно выхода пучка и управляющая электроника
- Компактность и малый вес
- коррекция коэффициента мощности внутренним фильтром электромагнитных помех
- Возможность установки с любой ориентацией в пространстве
- Аналоговый мониторинг и стандартный цифровой интерфейс RS-232
* Примечание: Все спецификации могут быть изменены без предварительного уведомления. Пожалуйста, ознакомьтесь с английской версией PDF этой спецификации для получения последней актуальной информации об оборудовании.
160kV, 480W Monoblock® Промышленные рентгеновские генераторы
Источник рентгеновского излучения XRB160PN480/1 Monoblock® компании Spellman предназначен для использования в системах OEM-производителями и обеспечивает питание внутренней рентгеновской трубки напряжением до 160 кВ при мощности 480 Вт. Коррекция коэффициента мощности, компактность, стандартный аналоговый мониторинг и цифровой RS-232 интерфейс упрощают интеграцию этого источника Monoblock® в Вашу рентгеновскую систему Стандартные модели поставляются с веерной геометрией пучка. Запатентованная схема контроля эмиссии обеспечивает превосходную регулировку тока рентгеновской трубки, а также выдающуюся стабильность и производительность.
- X-Ray Scanning:
- Food Inspection
- Fill Level Confirmation
- Security Applications
Технические характеристики
(Ref. 128086-001 REV. J)
X-Ray Characteristics:
Tube Type: Glass tube, Tungsten target, Be filter
Focal Spot: 0.8mm x 0.8mm (IEC336)
Beam Filter: Curved 1mm A
Beam Geometry: Asymmetrical fan 80° x 10° ±2°
Input Voltage:
220Vac, ±10%, 50/60Hz, 6.5A max
X-Ray Tube Voltage:
Nominal X-Ray tube voltage is adjustable between 80kV to 160kV
X-Ray Tube Current:
0.25mA to 3mA over specified tube voltage range
X-Ray Tube Power:
500W, maximum continuous
Voltage Regulation:
Line: ±0.1% for a ±10% input line change of nominal input line voltage
Load: ±0.1% for a 0.25mA to 3mA load change
Voltage Accuracy:
Voltage measured across the X-Ray tube is within ±2% plus 1.785kV of the programmed value
Voltage Risetime:
Ramp time shall be =2 seconds from 10% to 90% of rated output
Voltage Overshoot:
±1% switching between 90kV to 160kV @ 0.25mA
Voltage Ripple:
≤ 0.1% of rated voltage from 10Hz to 1kHz
Current Regulation:
Line: ±0.5% @ 80-160kV, 0.25mA to 3mA
Load: ±0.5%, 0.25mA to 3mA
Current Accuracy:
Current measured through the X-Ray tube is within 2% of the programmed value
Current Risetime:
≤ 2 seconds from 10% to 90% of rated output
Arc Intervention:
4 arcs in 10 seconds = shutdown
Filament Configuration:
Internal high frequency AC filament drive with closed loop filament emission control
Analog Interface:
0 to 10Vdc ground referenced signals
Digital Interface:
RS-232 interface
Control Software:
A demo GUI for engineering evaluations will be provided for the RS-232 digital interface upon request.
Interlock Signals:
A hardware interlock function is provided
Operating Temperature:
0°C to +40°C
Storage Temperature:
-20°C to +70°C
Humidity:
5% to 95% relative humidity, non-condensing
Cooling:
Heat exchanger w/fan and oil pump, powered from AC
Input Line Connector:
6 position terminal block
Analog Interface Connector:
7 pin Molex 26-60-5070
Digital Interface Connector:
9 pin D connector, female
Grounding Point:
8-32 ground stud provided on chassis
Dimensions:
20" X 22.5" X 10.75" (508mm X 572mm X 273mm)
Weight:
125lbs (56.7kg)
Orientation:
Can be mounted in any orientation.
X-Ray Leakage:
Not to be greater than 0.5mR/hr at 5cm outside the external surface
AC INPUT POWER J1 6 POSITION TERMINAL BLOCK
| Pin | Signal | Parameters |
|---|---|---|
| 1 | Line | Line |
| 2 | Removed | N/C |
| 3 | Neutral | Neutral |
| 4 | Removed | N/C |
| 5 | Spare | N/C |
| 6 | Spare | N/C |
ANALOG INTERFACE CONNECTOR— 7 PIN MOLEX, 0.156 CENTER
| Pin | Signal | Parameters |
|---|---|---|
| 1 | X-Ray | +12Vdc @16mA = enable X-Ray |
| 2 | X-Ray Return | X-Ray Return |
| 3 | N/C | N/C |
| 4 | kV Monitor Output | 0 to 1.6Vdc = 0 to 160kV |
| 5 | SGND | Signal Ground |
| 6 | mA Monitor Output | 0 to 3Vdc = 0 to 3mA |
| 7 | Fault | Open Collector, Open = No Fault |
RS-232 DIGITAL INTERFACE— 9 PIN MALE D CONNECTOR
| Pin | Signal | Parameters |
|---|---|---|
| 1 | N/C | No Connection |
| 2 | TX | Transmit Data |
| 3 | RX | Receive Data |
| 4 | N/C | No Connection |
| 5 | SGND | Signal Ground |
| 6 | N/C | No Connection |
| 7 | N/C | No Connection |
| 8 | X-Ray Enable | +12Vdc @ 16mA = Enable |
| 9 | N/C | No Connection |
