Высоковольтный источник питания для масс-спектрометрии

Блок TOF3000 обеспечивает соответствие всем важнейшим техническим требованиям: сверхнизкий уровень пульсации и шумов, превосходный температурный коэффициент; стабильный, повторяемый и точный сигнал на выходе, а также предоставляет возможность дистанционного переключения выходной полярности. Характеристики источника позволяют повысить разрешающую способность масс-спектрометра.

Благодаря уникальным технологиям поверхностного монтажа и высоковольтной компоновки наряду с запатентованной Spellman технологией твердотельной изоляции этот блок поставляется в компактном корпусе и легко встраивается в систему заказчика.

Блок TOF3000 обеспечивает номинальные выходные сигналы 0–30 кВ, 400 мкA с возможностью дистанционного переключения полярности, его размеры составляют 70,62 мм × 127 мм × 321,7 мм (В × Ш × Г). Это компактный и экономичный высоковольтный источник питания, задающий новые стандарты в масс-спектрометрии.

Типовые применения:

• Масс-спектрометрия

Технические характеристики

^{(Ref. 128032-001 REV. L)}

Input Voltage:

+24 Vdc, +5%, -2%

Input Current:

2 amps maximum

Output Voltage:

0 to 30kV

Output Current:

0 to 400 microamperes

Polarity:

Positive or Negative with respect to ground, reversible via TTL signal

Voltage Regulation:

Line: 0.001% for input change of 1 volt

Load: 0.001% for 100µA to full load change

Current Regulation:

Line: 0.05% for +5% to -2% input change

Load: 0.1% for 0 to maximum output voltage

Ripple:

≤ 70mV peak to peak

Stability:

0.01% per hour, 0.02% per 8 hours after 1.0 hour warm up period

Temperature Coefficient:

25ppm per degree C

Environmental:

Temperature Range:

Operating: 0°C to 50°C

Storage: -20°C to 65°C

Humidity:

10% to 90% RH, non-condensing

Control Interface

Voltage Program Input:

0 to +10Vdc corresponds to 0 to ±30kV, Zin ≥ 1 megohm

Program Accuracy:

±0.15% at 15KV, with overall accuracy of ±0.25% of maximum output

TTL Polarity Reversal:

High = positive polarity

Low = negative polarity

Voltage Monitor:

0 to 10Vdc corresponds to 0 to 30KV, Zout = 4.7Kohm

Current Monitor:

0 to 10Vdc corresponds to 0 to 400uA, Zout = 4.7Kohm

Cooling:

Convection cooled

Dimensions:

3. H X 5. W X 12.625. D (76.2mm x 127mm x 321.7mm)

Weight:

9.5 pounds (4.31kg)

Interface Connector:

15 pin male D connector

Output Connector:

Alden B102, which accepts Alden B200 cable plug

Regulatory Approvals:

Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. UL/CUL recognized, File 148969. RoHS Compliant

JB1 INTERFACE CONNECTOR

Таблицы и диаграммы

DIMENSIONS: in.[mm]

FRONT VIEW

BACK VIEW

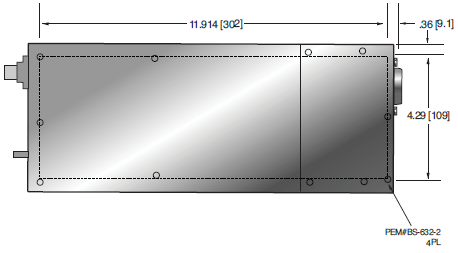

TOP VIEW

BOTTOM VIEW

Note: All specifications are subject to change without notice. Please consult the PDF version of this datasheet for the most up-to-date revision.
