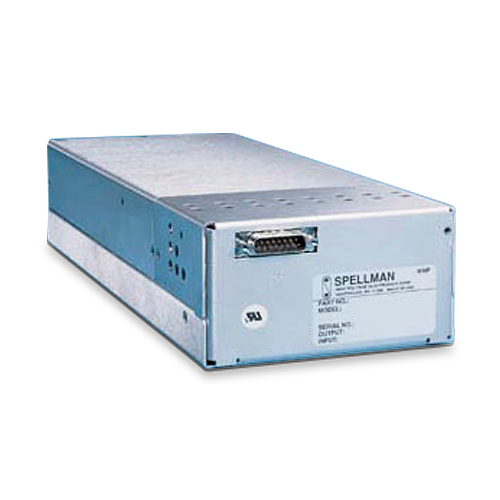

FUENTE DE ALIMENTACIÓN DE ALTO VOLTAJE PARA ESPECTROMETRÍA DE MASAS

La TOF3000 ofrece especificaciones importantes como rizo y ruido ultra bajos, excelente coeficiente de temperatura; una salida precisa estable y con repetibilidad, además de la capacidad de inversión de polaridad de salida remota. Estas especificaciones superiores resultan en una resolución de espectrometría de masas mejorada. El empaquetado de alto voltaje exclusivo y las técnicas de fabricación de montaje superficial, en conjunto con la tecnología de encapsulamiento propia de Spellman proporcionan a esta unidad un conjunto de tamaño atractivo para aplicaciones de OEM.

Con capacidad de salida de 0 kV-30 kV a 400 µA con capacidad de inversión de polaridad remota y dimensiones de 3.0" (76.2 mm) de altura x 5.0" (127.0 mm) de anchura x 12 5/8" (320.67 mm) de largo, la TOF3000 es una fuente de alimentación de alto voltaje pequeña y económica que establece el estándar para las aplicaciones de espectrometría de masas futuras.

Aplicaciones típicas:

• Espectrometría de masas

Especificaciones

^{(Ref. 128032-001 REV. L)}

Input Voltage:

+24 Vdc, +5%, -2%

Input Current:

2 amps maximum

Output Voltage:

0 to 30kV

Output Current:

0 to 400 microamperes

Polarity:

Positive or Negative with respect to ground, reversible via TTL signal

Voltage Regulation:

Line: 0.001% for input change of 1 volt

Load: 0.001% for 100µA to full load change

Current Regulation:

Line: 0.05% for +5% to -2% input change

Load: 0.1% for 0 to maximum output voltage

Ripple:

≤ 70mV peak to peak

Stability:

0.01% per hour, 0.02% per 8 hours after 1.0 hour warm up period

Temperature Coefficient:

25ppm per degree C

Environmental:

Temperature Range:

Operating: 0°C to 50°C

Storage: -20°C to 65°C

Humidity:

10% to 90% RH, non-condensing

Control Interface

Voltage Program Input:

0 to +10Vdc corresponds to 0 to ±30kV, Zin ≥ 1 megohm

Program Accuracy:

±0.15% at 15KV, with overall accuracy of ±0.25% of maximum output

TTL Polarity Reversal:

High = positive polarity

Low = negative polarity

Voltage Monitor:

0 to 10Vdc corresponds to 0 to 30KV, Zout = 4.7Kohm

Current Monitor:

0 to 10Vdc corresponds to 0 to 400uA, Zout = 4.7Kohm

Cooling:

Convection cooled

Dimensions:

3. H X 5. W X 12.625. D (76.2mm x 127mm x 321.7mm)

Weight:

9.5 pounds (4.31kg)

Interface Connector:

15 pin male D connector

Output Connector:

Alden B102, which accepts Alden B200 cable plug

Regulatory Approvals:

Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. UL/CUL recognized, File 148969. RoHS Compliant

JB1 INTERFACE CONNECTOR

Tablas y Diagramas

DIMENSIONS: in.[mm]

FRONT VIEW

BACK VIEW

TOP VIEW

BOTTOM VIEW
