SERIE MX20
- Polaridad reversible sin desconexión de 20 kV mediante una señal lógica
- Buena regulación, bajo rizo
- Inversión de polaridad dentro del rango de 500 ms
- Cable de salida de alto voltaje volante
- Current Control Option
*Nota: Todas las especificaciones están sujetas a cambios sin previo aviso. Consulte la versión en PDF en inglés de esta hoja de datos para obtener la revisión más actualizada.
FUENTE DE ALIMENTACIÓN DE ALTO VOLTAJE DE ALTO DESEMPEÑO
El MX20 de Spellman es un convertidor de CD-CD bien regulado de alto desempeño equipado con capacidad de inversión de polaridad "de conmutación sin desconexión". La especificación de bajo rizo del MX20 lo hace ideal para las aplicaciones de espectrometría de masas; especialmente para los sistemas de detección de seguridad, dínodos, ionización de muestras así como electroforesis capilar y aplicaciones de impresión electrostática.
El MX20 tiene capacidad nominal de 20 kV a 100 μA y está alojado en una carcasa metálica blindada. Esta unidad cuenta con una entrada de señal lógica para controlar la inversión de polaridad de salida. Se proporciona con la función de inhibición de alto voltaje además de monitores de voltaje y corriente. Fácilmente adaptable para cumplir con los requisitos de aplicaciones de OEM, el MX20 puede suministrarse con control de corriente, desempeño de rizo mejorado y capacidades superiores de voltaje y corriente.
Aplicaciones típicas:
- Mass Spectrometry
- Capillary Electrophoresis
- Electrostatic Printing
Especificaciones
(Ref. 128048-001 REV. K)
Input Voltage:
+24Vdc, ±1.2 volts
Input Current:
<500mA continuous
<1.2A during reversing
Output Voltage:
±500Vdc to ±20kV
Output Current:
0 to 100uA max.
Polarity:
Remotely reversible via logic signal, 500mS to settle to ±2%, 1 Hz maximum switch rate
Voltage Regulation:
Load: 0.02% of maximum output voltage for a no load to full load change
Line: 0.01% of maximum output voltage for a 1 volt input line change
Current Regulation: (VCC Option)
Load: 0.1% of maximum rated current for a 0 to 100% voltage change
Line: 0.01% of maximum rated current for a 1 volt input line change
Voltage/Current Programming:
0 to 10 volts corresponds to 0 to 100% of rated output voltage/current
Voltage/Current Monitor:
0 to 10 volts corresponds to 0 to 100% of rated output voltage/current
Programming and Monitor Accuracy:
±2% Voltage Programming/Monitor
±5% Current Programming/Monitor
Ripple:
≤ 0.0025% Volts p-p
Stability:
0.1% per hour after 1 hour warmup
Temperature Coefficient:
≤ 100ppm per degree C
Environmental:
Temperature Range:
Operating: 0°C to 40°C
Storage: -40°C to 85°C
Humidity:
10% to 90%, non-condensing
Cooling:
Convection cooled
Dimensions:
2.05. H X 6.61. W X 6.50. D (52mm X 168mm X 165mm)
Weight:
Approximately 5.51 pounds (2.5kg)
Interface/Power Connector:
9 pin male D connector
HV Output Connector:
39.4. (1m) Flying Lead of URM76 LSF cable
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive.
OPTIONS:
VCC: Variable Current Control
MX20 TERMINAL BLOCK 9 PIN
| Pin | Signal | Signal Parameters |
|---|---|---|
| 1 | Voltage Monitor | 0-10V=0-100% of Rated Output |
| 2 | External Inhibit Input | Open or >10V = “OFF”; <4V = “ON” |
| 3 | Current Programming Input | 0-10Vdc = 0-100% of Rated Output (on VCC option) |
| 4 | Signal Ground | Signal Ground |
| 5 | Current Monitor | 0-10Vdc = 0-100% of Rated Output |
| 6 | Polarity Control Input | Open or >10V = “NEGATIVE”; <4V = “POSITIVE” |
| 7 | Voltage Programming Input | 0-10Vdc = 0-100% of Rated Output |
| 8 | +24V Input | +24V Input |
| 9 | Power Ground | Power Ground |
| How to Order: |
|---|
| Standard: PART NO.:MX20PN24 |
| VCC Option: PART NO.:MX20PN24/VCC |
Tablas y Diagramas
DIMENSIONS: in.[mm]

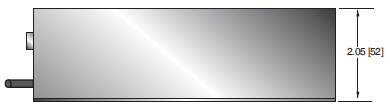

SIDE VIEW

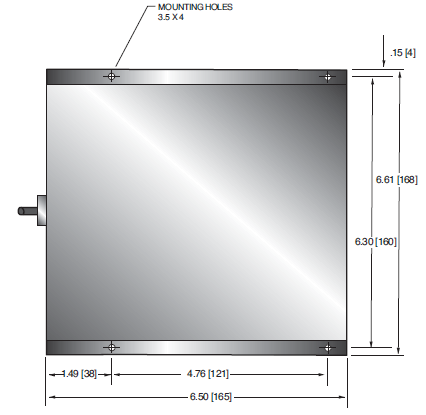

TOP VIEW
