SERIE HVD
- Modelos de 100 kV, 200 kV y 400 kV
- Impedancia de entrada alta
- Coeficiente de temperatura de 25 ppm
- Precisión de 0.5% (está disponible una mayor precisión)
*Nota: Todas las especificaciones están sujetas a cambios sin previo aviso. Consulte la versión en PDF en inglés de esta hoja de datos para obtener la revisión más actualizada.
DIVISORES DE VOLTAJE RESISTIVOS
Divisores de voltaje resistivos
... para la medición de voltajes altos utilizando un voltímetro digital estándar*

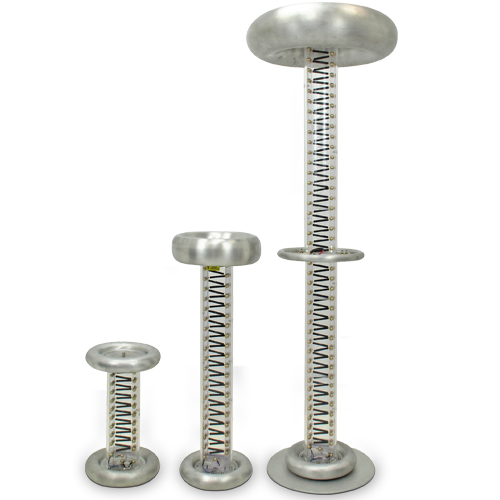

La serie HVD de divisores de alto voltaje de Spellman proporciona a las instalaciones de laboratorio o de producción un conveniente método para medir hasta 100 kV, 200 kV o 400 kV de CD con una precisión mayor al 0.5%. Los divisores están diseñados para utilizarse con voltímetros digitales de alta impedancia. Todos los divisores HVD están alojados en un cilindro de policarbonato que contiene un conjunto emparejado de resistencias con película metálica de precisión las cuales tienen un coeficiente de temperatura menor a 25 ppm. Se usa una técnica de construcción de tipo escalera en conjunto con bujes pulidos de alto voltaje específicamente diseñados para minimizar el efecto corona. Los conectores BNC se utilizan para proporcionar la señal de salida proporcional de bajo voltaje.
La serie de divisores de alto voltaje HDV no tiene capacidad de medición del ancho de banda infrarrojo en absoluto. Únicamente están diseñados para la medición del estado estacionario de CD.
Divisores encapsulados de alto voltaje personalizados para aplicaciones de OEM
Spellman diseña y fabrica una amplia gama de divisores de alto voltaje encapsulados personalizados para aplicaciones de OEM como la implantación de haz de iones para fabricación de semiconductores. Los tamaños exclusivos, formas, arreglos para montaje y acabados de los divisores de alto voltaje pueden proporcionarse atendiendo los requisitos específicos del cliente. Comuníquese con Spellman para discutir sus necesidades con nuestro capacitado personal de ventas.
Calibración
Spellman proporciona un certificado de calibración verificable con el Instituto Nacional de Estándares y Tecnología (NIST) con cada divisor HVD. Se recomienda un ciclo de recalibración anual. Comuníquese con los servicios de calibración de Spellman.
Especificaciones
(Ref. 128055-001 REV. M)
HVD
| HVD100 | HVD200 | HVD400 | |
|---|---|---|---|
| Input Voltage | 0-100kVdc | 0-200kVdc | 0-400kVdc |
| Input Impedance | 1000Mohms | 2000Mohms | 4000Mohms |
| Output Impedance | 1M; 100kohms | 20kohms | 40kohms |
| Output Taps | 100V, 10V | 2V | 4V |
| Accuracy | 0.5%: (0.1% opt)1 | 0.5%: (0.25% opt)2 | 0.5% |
| Stability | 0.01%/8hrs | 0.025%/8hrs | 0.025%/8hrs |
| Temp. Coefficient | 25ppm/˚C | 25ppm/˚C | 25ppm/˚C |
| Height | 17.5" (44.5cm) | 33.5" (84.5cm) | 61" (154.94cm) |
| Max. Diameter | 10" (25.4cm) | 12" (30.5cm) | 20" (50.8cm) |
| Weight | 6.75 lbs (3.1kg) | 12 lbs (5.5kg) | 24.45 lbs (11.8kg) |
| Output Connector | BNC type | BNC type | BNC type |
Note: All specifications are subject to change without notice. Please consult the PDF version of this datasheet for the most up-to-date revision.
