MS СЕРИЯ
- Низкая стоимость
- Выходное напряжение до 3 кВ
- Номинальная мощность 3 Вт
- Положительная или отрицательная полярность
- Защита от дуги и продолжительного короткого замыкания
- Низкое накопление энергии
- Высокая надежность
- Внутреннее опорное напряжение 5 В
- Возможность изготовления по спецификациям заказчика
* Примечание: Все спецификации могут быть изменены без предварительного уведомления. Пожалуйста, ознакомьтесь с английской версией PDF этой спецификации для получения последней актуальной информации об оборудовании.
3W Высоковольтные источники питания постоянного тока
Модули Spellman MS были разработаны для монтажа на печатных платах с высокой надежностью, небольшими размерами и малым весом. Модули MS 3W обеспечивают хорошо регулируемое выходное напряжение с низким уровнем пульсаций и высокой стабильностью в диапазоне от 300 В до 3 кВ в универсальной, компактной и экономичной конструкции. Модули включают в себя дистанционное управление и защиту от дуги и короткого замыкания. Излучение помех устраняется за счет герметизации каждого модуля в алюминиевом корпусе.
Типовые применения:
- Фотоэлектронные умножители
- Высокоточные линзы
- Усилители яркости изображения
- Ядерное приборостроение
- Спектроскопия
Технические характеристики
(Ref. 128018-001 REV. P)
OPTIONS
I Isolated Input to Output
Maximum Isolation Voltage:
40V for units ≤1kV
100V for units >1kV
Note: this option is only available for certain models, please consult Spellman for availability.
SPECIFICATIONS
Input Voltage:
+12Vdc ±1V.
Input Current:
< 0.56A at full output.
Output Voltage:
Continuously adjustable over each entire range Models available in either positive or negative polarity. See table for voltage ranges.
Output Voltage Control:
Remote voltage programming such that 0-5Vdc gives 0 to full rated output
Output Power:
3W continuous
Load Regulation:
< 0.05% for 100μA to full load change. (at max. voltage)
Output Voltage Control:
Remote voltage programming such that 0-5Vdc
gives 0 to full rated output
Output Power: 3W continuous.
Voltage Regulation:
Line: 0.005% for input change of 1V (<0.01% for MS0.3 units)
Load: 0.05% for 100µA to full load change at maximum voltage. (<0.1% for MS0.3 units)
Ripple: See MS selection table
5Vdc Reference: +5.0V (±0.2V). A maximum of 1mA can be drawn from this output.
Temperature:
Operating: 0°C to +50°C.
Storage: -35°C to +85°C.
Temperature Coefficient: 50ppm/°C typical.
Stability:
< 0.05%/8 hrs at constant operating conditions after one hour warm-up.
Humidity: 0 to 90% non-condensing.
Dimensions:
Units ≤1kV:
.87”H x 2.1”W x 3.1”D (23mm x 53mm x 78mm).
Units >1kV:
1.1”H x 2.36”W x 4.2”D (28mm x 60mm x 106mm).
Weight:
Units ≤1kV: 0.2lb (80g).
Units >1kV: 0.4lb (160g).
Regulatory Approvals:
Compliant to EEC Low Voltage Directive. UK Conformity Assessed. RoHS Compliant.
MS SELECTION TABLE
| Output Voltage (V) | Output Current (mA) | Ripple V (p‑p) | Model |
|---|---|---|---|
| 300 | 10 | 0.03 | MS0.3*12/C |
| 500 | 6 | 0.05 | MS0.5*12/C |
| 750 | 4 | 0.075 | MS0.75*12/C |
| 1000 | 3 | 0.10 | MS1*12/C |
| 1500 | 2 | 0.15 | MS1.5*12/C |
| 2000 | 1.5 | 0.20 | MS2*12/C |
| 2500 | 1.2 | 0.25 | MS2.5*12/C |
| 3000 | 1 | 0.30 | MS3*12/C |
| How to Order: |
|---|
|
MSXX*12/C/I Note: For specific model and option availability across the range, please consult Spellman Sales Examples: MS2P12/C, MS0.3P12/C/I |
Таблицы и диаграммы
DIMENSIONS: in.[mm]
UNIT UP TO 1000V

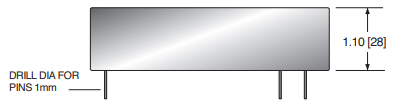

SIDE VIEW

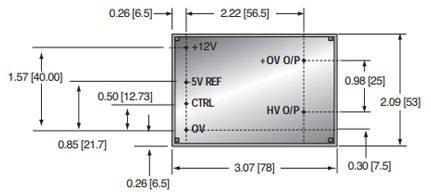

BOTTOM VIEW
UNIT > 1000V UP TO 3000V
SIDE VIEW

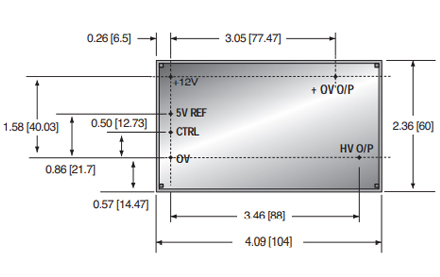

BOTTOM VIEW
View on pins. Recommended hole size for terminals 1mm.
