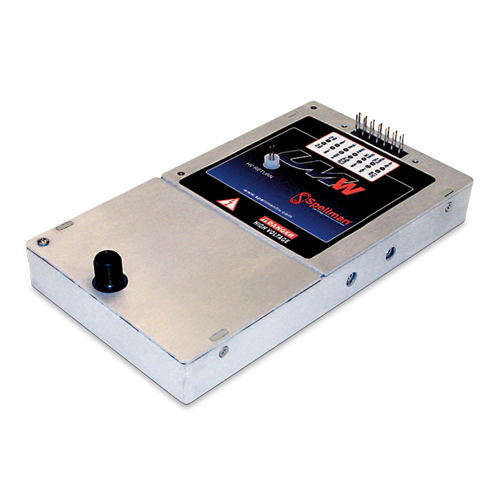

SERIE UMW
- Polaridad negativa o positiva fija con voltaje de 8 kV a 20 kV
- Potencia de salida de 60 W y 125 W
- Regulación de V/I con control automático de puenteo
- Señales de monitoreo de voltaje y corriente
- Reconocimiento UL, clasificación CE, cumple con RoHS
FUENTES DE ALIMENTACIÓN DE ALTO VOLTAJE DE 60 W-125 W
Facilidad de uso por su forma, ajuste y funcionalidad:
La serie UMW de módulos de alto voltaje de Spellman ofrece al usuario un reemplazo en forma, ajuste y función para las unidades comerciales disponibles actualmente, mientras que proporciona funciones y beneficios superiores a un precio competitivo. Utilizando la tecnología propia de conversión de energía, el empaquetamiento de alto voltaje único y las técnicas de encapsulamiento sin igual de Spellman, estos módulos de alto voltaje con base en tecnología de montaje superficial proporcionan un funcionamiento mejorado y una fácil integración al sistema a un bajo costo en comparación con la competencia.
Topología de conversión de energía avanzada:
Los convertidores de la serie UMW utilizan una topología de conversión de energía resonante propia que proporciona eficiencia excepcional y salida con bajo ruido y rizo inherentes. Las emisiones irradiadas se reducen dramáticamente en comparación con las topologías convencionales, minimizando, o incluso, eliminando la necesidad de blindar la unidad de los circuitos adyacentes.
La salida de alto voltaje se genera a través de un transformador elevador de alto voltaje con núcleo de ferrita el cual alimenta los circuitos de salida. Las unidades utilizan un arreglo adecuado de etapas multiplicadoras de voltaje Cockcroft-Walton de baja capacitancia para obtener la salida de alto voltaje especificada.
Gracias a la tasa de conversión de alta frecuencia fija del convertidor la capacitancia de salida es pequeña, lo que resulta en una acumulación mínima de energía y tiempos de elevación rápidos. A través del uso de resistencias limitadoras de sobretensión de clasificación basta y un lazo de corriente de acción rápida, todas las unidades están completamente protegidas contra arco y cortocircuito.
Control y regulación:
El voltaje real de salida generado se muestrea mediante un divisor de alta impedancia para crear una señal de retroalimentación de voltaje. Una señal de retroalimentación de corriente se crea mediante una resistencia sensible a la corriente en el retorno del extremo inferior del circuito de salida de alto voltaje. Estas dos señales precisas de retroalimentación con referencia a tierra se utilizan para regular y controlar con precisión la salida de las unidades. Estas señales precisas y calibradas también son utilizadas para propósitos de monitoreo externo.
Gracias a la topología de conversión única de la serie UMW, se puede proporcionar corriente plena a las cargas de baja impedancia o incluso a un corto circuito. Las unidades estándar están limitadas al 103% de la corriente de salida máxima nominal.
Interfaz de usuario estándar:
La serie UMW de Spellman proporciona una interfaz de usuario personalizada con función de programación de la corriente, y señales de monitoreo de corriente y voltaje con baja impedancia de salida, amortiguadas y de polaridad positiva (los valores desde cero hasta +4.64 VCD corresponden a los valores desde cero hasta la escala nominal completa). Se suministra una entrada de programación de voltaje donde los valores desde 0 hasta +4.64 VCD corresponden a los valores desde 0 al 100% del voltaje nominal.
La capacidad de programación de la corriente permite al usuario ajustar el nivel en donde la unidad limitará la corriente, en cualquier punto entre 0 y 100% de la corriente nominal máxima. Esta función es benéfica donde se desea menos de la corriente de salida plena, como en el caso de la protección de una carga sensible.
El voltaje de baja impedancia amortiguado y las señales de monitoreo de corriente pueden accionar directamente circuitos externos, a la vez que minimizan los efectos de carga y captación de corriente. Esta característica ahorra al usuario el gasto y la implementación de un circuito externo de interfaz de amortiguación a la vez que mejora la integridad general de la señal.
Consideraciones mecánicas y ambientales:
La serie UMW son convertidores modulares con carcasa de lámina metálica que miden 8.00" x 4.50" x 1.075" (203 mm X 114 mm X 27 mm). Todas las unidades están encapsuladas utilizando un material propio de relleno con base de silicón el cual es considerablemente más ligero en peso que las técnicas de encapsulamiento con material epóxico. El montaje físico de la unidad se logra mediante el uso de pernos montados en la parte inferior o insertos ciegos roscados, dependiendo del modelo que se ordene.
Especificaciones
(Ref. 128070-001 REV. M)
Input Voltage:
24Vdc
Normal Voltage Range:
23Vdc to 30Vdc
Derated Voltage Range:
11Vdc to 30Vdc
Input Current: (typical)
Disabled: <40mA
No load: <600mA
Full load: 60 watt units: 3 amps
125 watt units: 6.2 amps
Voltage Regulation:
Line: <0.01%
Load: <0.01%
Current Regulation:
Line: <0.01%
Load: <0.01%
Stability:
0.01% per 8 hours, 0.02% per day after 30 min. warmup
Accuracy:
2% on all programming and monitoring, except I Sense 10%
Temperature Coefficient: (typical)
100ppm/°C
Overshoot:
<0.1% Vp
Environmental:
Temperature Range:
Operating: 0°C to 65°C case temperature
Storage: -55°C to 85°C, non operational
Humidity:
10% to 90%, non-condensing
Dimensions:
8.00. L X 4.50. W X 1.075. H (203mm X 114mm X 27mm)
Weight:
1.75 lbs. (0.79kg)
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. UL/CUL recognized, File E227588. RoHS Compliant.
See product PDF for more specification and features.
UMW 60W SELECTION TABLE
Model Number | Output V | Output Current | Ripple(max) %Vp-p | Output Capacitance | Arc Limiting Resistance | I Sense Scaling Full Scale Signal | |
---|---|---|---|---|---|---|---|
UMW8*60 | 0 to 8kV | 7.5mA | <1.0 (C load ≥0.05μF | 3553pF | 14.1kΩ | 1.6V | |
UMW10*60 | 0 to 10kV | 6mA | <1.0 (C load ≥0.05μF | 3553pF | 14.1kΩ | 1.47V | |
UMW12*60 | 0 to 12kV | 5mA |
|
2870pF | 30kΩ | 1.24V | |
UMW15*60 | 0 to 15kV | 4mA | <1.0 (C load ≥0.05μF | 2460pF | 30kΩ | 1.0V | |
UMW20*60 | 0 to 20kV | 3mA | <1.0 (C load ≥0.01μF) | 2460pF | 45kΩ | 4.61V |
UMW 125W SELECTION TABLE
Model Number | Output V | Output Current | Ripple(max) %Vp-p | Output Capacitance | Arc Limiting Resistance | I Sense Scaling Full Scale Signal |
---|---|---|---|---|---|---|
UMW8*125 | 0 to 8kV | 15.5mA | <1.0 (C load ≥0.05μF | 7106pF | 3kΩ | Signal 1.1V |
UMW10*125 | 0 to 10kV | 12.5mA | <1.0 (C load ≥0.05μF | 7106pF | 3kΩ | 1.15V |
UMW12*125 | 0 to 12kV | 10.5mA | <1.0 (C load ≥0.05μF | 5740pF | 6.6kΩ | 1.40V |
UMW15*125 | 0 to 15kV | 8.3mA | <1.0 (C load ≥0.05μF | 4920pF | 6.6kΩ | 1.1V |
UMW20*125 | 0 to 20kV | 6.25mA | <1.0 (C load ≥0.01μF | 4920pF | 14.1kΩ | 9.57V |
Grayed text indicates Legacy interface signals.
ORDERING INFORMATION
Voltage | |
---|---|
0 to 8kV | 8 |
0 to 10kV | 10 |
0 to 12kV | 12 |
0 to 15kV | 15 |
0 to 20kV | 20 |
Polarity | |
Positive | P |
Negative | N |
Power | |
60 Watts | 60 |
125 Watts | 125 |
Legacy Interface | |
Legacy Interface | L |
If a high voltage mating connector is required it should be included at time of order. See page 3 for details.
STANDARD INTERFACE
Pin | Signal | Parameters |
---|---|---|
1 | Power Ground Return | +24Vdc power ground return |
2 | + Power Input | +24Vdc power input |
3 | I Sense | See I Sense text and tables for details |
4 | Enable Input | Low (<0.7V, Isink@1mA)=HV OFF, High (open or >2V)=HV ON |
5 | Signal Ground | Signal Ground |
6 | Remote V Adjust | 0 to +4.64Vdc = 0 to 100%, Zin >1MΩ |
7 | +5V Reference Output | +5Vdc ±2%. Zout = 475Ω |
8 | Power Ground Return | +24Vdc Power Ground Return |
9 | + Power Input | +24Vdc Power Input |
10 | Signature Resistor | Unique identifying resistor connected to ground |
11 | Remote I Adjust | 0 to +4.64Vdc = 0 to 100%, Zin >1MΩ Leave open for preset current limit @103% of rated output current |
12 | I Monitor | 0 to +5Vdc = 0 to 107.5%, Zout <10kΩ |
13 | V Monitor | 0 to +5Vdc = 0 to 107.5%, Zout <10kΩ |
14 | E Out Monitor | 1.00 Volt, 1GΩ/1.1MΩ divider with 10MΩ meter |
LEGACY INTERFACE (L OPTION)
Pin | Signal | Parameters |
---|---|---|
1 | Power Ground Return | +24Vdc power ground return |
2 | + Power Input | +24Vdc power input |
3 | I Sense | See I Sense text and tables for details |
4 | Enable Input | Low (<0.7V, Isink@1mA)=HV OFF, High (open or >2V)=HV ON |
5 | Signal Ground | Signal Ground |
6 | Remote Adjust | Positive Polarity Unit: 0 to +4.64Vdc = 0 to 100% rated voltage Zin>1MΩ Negative Polarity Unit: +5Vdc to 0.36Vdc = 0 to 100% rated voltage Zin>1MΩ |
7 | +5V Reference Output | +5Vdc ±2%. Zout = 475Ω |
8 | Power Ground Return | +24Vdc Power Ground Return |
9 | + Power Input | +24Vdc Power Input |
10 | Signature Resistor | Unique identifying resistor connected to ground |
11 | N/C | |
12 | N/C | |
13 | N/C | |
14 | E Out Monitor | 1.00 volt/kV, 1GΩ/1.1MΩ divider with 10MΩ meter |
HIGH VOLTAGE MATING CONNECTOR
kV | CONNECTOR |
---|---|
8 | LGH1 SHV P.N. 304781-001 |
10 | LGH1 SHV P.N. 304781-001 |
12 | LGH1 SHV P.N. 304781-001 |
15 | LGH1 SHV P.N. 304781-001 |
20 | LGH1L SHV P.N. 304781-101 |
Tablas y Diagramas
DIMENSIONS: in.[mm]
TOP VIEW
UMW UP TO 15KV
BOTTOM VIEW
SIDE VIEW
FRONT VIEW
TOP VIEW
UMW 20KV
PIN OUT
DETAIL A
ALL UMW UNITS
SIDE VIEW
UMW 20KV
FRONT VIEW
UMW 20KV
