Series PFE - LV
- Se encuentra disponible una completa variedad de gabinetes de contacto seco para el monitoreo de alarmas de estaciones remotas
- Carga de prueba electrónica completamente programable con capacidad de disipación de 5 kW
- Con funciones de empleo de electrodos
- Gabinete de una pieza. Compuerta trasera para cierre interno de seguridad
*Nota: Todas las especificaciones están sujetas a cambios sin previo aviso. Consulte la versión en PDF en inglés de esta hoja de datos para obtener la revisión más actualizada.

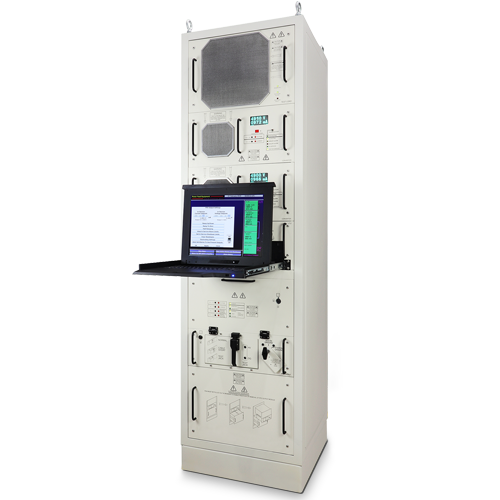

Land-based Power Feed Equipment
Spellman High Voltage Electronics, es el proveedor independiente de equipo de alimentación líder para la industria de las telecomunicaciones, el cual ha desarrollado una nueva generación de equipos de alimentación de energía de bajo voltaje (PFE-LV). Los nuevos PFE-LV propuestos tienen como objetivo los emergentes requisitos para instalaciones de cable submarino cortas, a la vez que resuelven otros pro
Características principales:
- Se proporciona redundancia para los convertidores (1 + 1)
- Cajones deslizables simplificados para modos de apertura, aterrizamiento y pruebas del PFE
- Cuenta con redundancia para la LCU. En caso de falla de la LCU, el PFE continuará funcionando normalmente
- La LCU cuenta con una pantalla de 17" (43.18 mm) retráctil, teclado, trackball y CPU
- El esquema simplificado de llaves asegura la seguridad del personal de operación
- La pantalla fluorescente de vacío de alta visibilidad (VFD) de cada convertidor muestra el voltaje, corriente y modos de operación
- Su exclusiva barrera de protección de "escotilla" permite cambiar un convertidor o carga de prueba de forma segura mientras que el PFE todavía se encuentra suministrando energía al cable
Especificaciones
(Ref. PFE REV. F)
Output Voltage:
6kV maximum rated continuous operation, 5kV nominal
Output Current:
1.2A maximum rated continuous operation, 1.0A nominal
Output Power:
5kW for 1+1 redundancy
Input Voltage:
-40.5 VDC to -60 VDC
Programming:
Full-featured programming, monitoring, alarms, diagnostics, and ramping functions provided via LCU module.
Monitoring:
Full local and remote monitoring via Ethernet connection.
Current Ripple:
10mA peak to peak of maximum output
Voltage Ripple:
0.2% peak to peak of maximum output
Current Stability:
0.1% (constant load) after a 4 hour warm up
Operating Temperature:
5 to 40°C operating
Storage Temperature:
-40 to +85°C storage
Humidity:
5% to 85%, non-condensing
Cooling:
Forced Air
Dimensions:
86.68”H x 23.64”W x 23.64”D (2200mm x 600mm x 600mm)
Weight:
900 pounds (335.9kg)
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. X2744 is GR-63-CORE, GR-189-CORE, ETSI ETS 300 019, ETS 300 118, ETS 300 127, ETSI EN 300 132-2, ETSI EN 300 386, EN 60950. UL/CUL recognized file E148969 (A5) (X2743, X2744, X2745)..
Tablas y Diagramas
DIMENSIONS: in.[mm]
FRONT VIEW
BACK VIEW
